جزئیات محصول:
|
ولتاژ محاسبه شده: | 51.2 ولت | ظرفیت رتبه بندی شده: | 30 آه |
---|---|---|---|
حداکثر جریان شارژ مجاز: | 30A | MAX مجاز است: | 30A |
بازده خروجی: | 93% | چرخه عمر: | 2000 بار @ 100% DOD |
رتبه بندی IP: | IP65 | بعد، ابعاد، اندازه: | 500*400*185 میلی متر |
وزن: | Approx. تقریبا 30kgs 30 کیلوگرم | کاربرد: | ایستگاه پایه 5G |
برجسته: | باتری IP65 48v Lifepo4,باتری XD 48v Lifepo4,باتری IP65 xd |

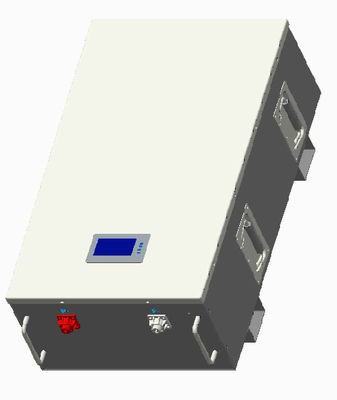

باتری IP65 XD 30ah 48v Lifepo4 برای ایستگاه پایه 5G 2000 چرخه عمر
باتری لیتیومی 48 ولت 30 آمپر ساعتی در چین توسط XD، تامین کننده پیشرو باتری های چرخه عمیق در جهان برای نزدیک به 20 سال، طراحی و مهندسی شده است.میتوانید مطمئن باشید که XD با کیفیتترین محصول موجود در بازار است که توسط پشتیبانی فوقالعاده مشتری XD پشتیبانی میشود.
1. اطلاعات عمومی
این مشخصات عملکرد بسته باتری قابل شارژ LiFePO4 TB4830F-T110A-5G تولید شده توسط Shenzhen Topband Battery Co., Ltd را تعریف می کند، نوع، عملکرد، مشخصات فنی، هشدار و احتیاط بسته باتری را شرح می دهد.
2. مشخصات
نه | موارد | TB4810F-T110A-5G | TB4820F-T110A-5G | TB4830F-T110A-5G | ||
مشخصات باتری | ||||||
2.1 | ظرفیت معمولی | 10 آه | 20 آه | 30 آه | ||
2.2 | انرژی اسمی | 512 وات ساعت | 1024 وات ساعت | 1536 وات ساعت | ||
2.3 | ولتاژ اسمی تخلیه DC | 51.2Vdc (LFP-16S) | 51.2Vdc (LFP-16S) | 51.2Vdc (LFP-16S) | ||
2.4 | محدوده ولتاژ تخلیه DC | 58.4 ~ 40 Vdc | 58.4 ~ 40 Vdc | 58.4 ~ 40 Vdc | ||
2.5 | مقاومت داخلی | ≤200mΩ@1kHz AC | ≤100mΩ@1kHz AC | ≤100mΩ@1kHz AC | ||
2.6 | ولتاژ شارژ معمولی DC | 58.4±0.2Vdc | 58.4±0.2Vdc | 58.4±0.2Vdc | ||
2.7 | ولتاژ شارژ شناور DC | 55.2±0.2Vdc | 55.2±0.2Vdc | 55.2±0.2Vdc | ||
2.8 | حداکثر جریان شارژ مجاز | 10 Adc | 20 Adc | 30 Adc | ||
2.9 | محدودیت شارژ | 5 Adc | 5 Adc | 5 Adc | ||
2.10 | جریان شارژ توصیه شده | ≤5 Adc | ≤10 Adc | ≤15 Adc | ||
2.11 | حداکثر جریان تخلیه مجاز | 10 Adc | 20 Adc | 30 Adc | ||
2.12 | پایان ولتاژ تخلیه | 40Vdc | 40Vdc | 40Vdc | ||
2.13 | دمای عملیات | شارژ | 0 تا 45 ℃ | 0 تا 45 ℃ | 0 تا 45 ℃ | |
تخلیه | -20 تا 55 ℃ | -20 تا 55 ℃ | -20 تا 55 ℃ | |||
2.14 | میزان خود تخلیه | ظرفیت باقیمانده | ≤3% در ماه؛ | ≤3% در ماه؛ | ≤3% در ماه؛ | |
بازیابی ظرفیت | ≤1.5٪ در ماه؛ | ≤1.5٪ در ماه؛ | ≤1.5٪ در ماه؛ | |||
مشخصات برق | ||||||
2.15 | ولتاژ اسمی ورودی | 220Vac | 220Vac | 220Vac | ||
2.16 | محدوده ولتاژ ورودی | 176Vac~270Vac | 176Vac~270Vac | 176Vac~270Vac | ||
2.17 | ولتاژ اسمی خروجی | 53.5 Vdc | 53.5 Vdc | 53.5 Vdc | ||
2.18 | محدوده ولتاژ خروجی | 43 ~ 58 Vdc | 43 ~ 58 Vdc | 43 ~ 58 Vdc | ||
2.19 | جریان خروجی | ≤10 Adc | ≤10 Adc | ≤30 Adc | ||
2.20 | محدوده ولتاژ شارژ باتری | 43 ~ 58 ولت | 43 ~ 58 ولت | 43 ~ 58 ولت | ||
2.21 | جریان شارژ باتری | ≤30A | ≤30A | ≤30A | ||
2.22 | 1 توان خروجی معمولی 1 | 1500 وات (176 ~ 280 ولت) | 1500 وات (176 ~ 280 ولت) | 1500 وات (176 ~ 280 ولت) | ||
2.25 | بازده خروجی | ≥93% | ≥93% | ≥93% | ||
2.26 | ضریب قدرت | 0.95 | 0.95 | 0.95 | ||
2.27 | جریان ورودی AC | ≤10Aac | ≤10Aac | ≤10Aac | ||
2.28 | محدوده فرکانس ورودی | 45 ~ 65 هرتز | 45 ~ 65 هرتز | 45 ~ 65 هرتز | ||
2.29 | ورودی تحت حفاظت ولتاژ | 70 تا 80 ولت | 70 تا 80 ولت | 70 تا 80 ولت | ||
2.30 | ورودی تحت بازیابی حفاظت ولتاژ | 80 تا 90 ولت | 80 تا 90 ولت | 80 تا 90 ولت | ||
2.31 | حفاظت در برابر ولتاژ ورودی | 265~275Vac | 265~275Vac | 265~275Vac | ||
2.32 | بازیابی حفاظت از ولتاژ ورودی | 290 ~ 300 ولت | 290 ~ 300 ولت | 290 ~ 300 ولت | ||
2.33 | 1 نقطه حفاظت حد جریان خروجی 1 | 20~25A (ورودی 176~280Vac) | 20~25A (ورودی 176~280Vac) | 20~25A (ورودی 176~280Vac) | ||
2.34 | نقطه حفاظت حد جریان خروجی 2 | 10~13A (ورودی 90~175Vac) | 10~13A (ورودی 90~175Vac) | 10~13A (ورودی 90~175Vac) | ||
2.35 | خروجی بیش از نقطه حفاظت ولتاژ | 59 ~ 62 ولت | 59 ~ 62 ولت | 59 ~ 62 ولت | ||
2.36 | حفاظت از اتصال کوتاه | اتصال کوتاه طولانی مدت، خود بازیابی | اتصال کوتاه طولانی مدت، خود بازیابی | اتصال کوتاه طولانی مدت، خود بازیابی | ||
2.37 | محافظت در برابر دمای بیش از حد | خود قابل بازیابی | خود قابل بازیابی | خود قابل بازیابی | ||
2.38 | بهره وری | ≥92% | ≥92% | ≥93% | ||
مشخصات سیستم | ||||||
2.39 | بعد، ابعاد، اندازه | W 400±3 میلی متر | W 500±3 میلی متر | W 500±3 میلی متر | ||
H 500±3 میلی متر | H 400±3 میلی متر | H 400±3 میلی متر | ||||
D 230±2 میلی متر | D 165±2 میلی متر | D 185±2 میلی متر | ||||
2.40 | رتبه بندی IP | IP65 | IP65 | IP65 | ||
2.41 | وزن | حدود 15 کیلوگرم | حدود 20 کیلوگرم | حدود 30 کیلوگرم | ||
2.42 | رتبه خروجی | 600 وات | 1000 وات | 1500 وات | ||
2.43 | محدوده ولتاژ ورودی AC | 176Vac~270Vac | 176Vac~270Vac | 176Vac~270Vac | ||
2.44 | ورودی AC | یک خط | یک خط | یک خط | ||
2.45 | محدوده ولتاژ خروجی DC | 54.5±0.5 Vdc | 54.5±0.5 Vdc | 54.5±0.5 Vdc | ||
2.46 | خروجی AC | دو خط | دو خط | دو خط | ||
2.47 | پوسته | آلومینیوم | آلومینیوم | آلومینیوم | ||
2.47 | محیط ذخیره سازی | ≤1 ماه | -20 × 60 ℃، 5 تا 75٪ RH | -20 × 60 ℃، 5 تا 75٪ RH | -20 × 60 ℃، 5 تا 75٪ RH | |
≥3 ماه | -10 × 45 ℃، 5 تا 75٪ RH | -10 × 45 ℃، 5 تا 75٪ RH | -10 × 45 ℃، 5 تا 75٪ RH | |||
محیطی را توصیه کنید | 15 تا 35 ℃، 5 تا 75 درصد RH | 15 تا 35 ℃، 5 تا 75 درصد RH | 15 تا 35 ℃، 5 تا 75 درصد RH |
3. حفاظت از مدار
باتری ها با یک سیستم مدیریت باتری LiFePO4 (BMS) عرضه می شوند که می تواند تک تک سلول های منشوری را در هنگام شارژ و دشارژ نظارت و بهینه سازی کند تا از شارژ بیش از حد بسته باتری، تخلیه بیش از حد و اتصال کوتاه محافظت کند.به طور کلی، BMS به اطمینان از اجرای ایمن و دقیق کمک می کند.
مورد آزمون | محتوا | معیار |
شارژ بیش از حد | حفاظت از شارژ بیش از حد برای هر سلول | 0.03 ± 3.75 ولت |
آزادسازی بیش از حد شارژ برای هر سلول | 0.05 ± 3.60 ولت | |
روش آزادسازی بیش از حد شارژ | تحت ولتاژ آزاد | |
ترشح بیش از حد | حفاظت از تخلیه بیش از حد برای هر سلول | 2.50±0.05 ولت |
ترشح بیش از حد برای هر سلول | 2.80±0.1 ولت | |
روش تخلیه بیش از حد | شارژ کردن | |
بیش از جریان | تخلیه بیش از حفاظت جریان | 380A±20A، زمان تاخیر 2±0.2 ثانیه |
باتری | دمای باتری بیش از حد | محافظت @65±5℃، انتشار @55±5℃ |
دمای کمتر را شارژ کنید | محافظت @-0±5℃، انتشار @5±5℃ | |
کنترل حرارت | شارژ گرمایش | سرد کردن در دمای 0 درجه سانتیگراد، گرمایش را در 10 درجه سانتیگراد متوقف می کند. |
تخلیه گرمایش | گرمایش را در -20 درجه سانتیگراد شروع کنید، گرما را در -10 درجه سانتیگراد متوقف کنید. |
4. طراحی بعدی
5. کاربرد: ایستگاه پایه 5G
